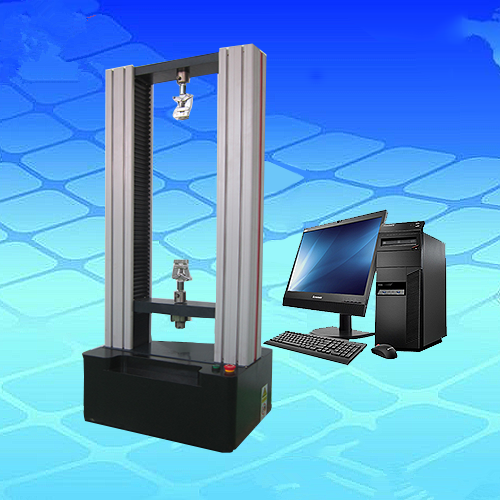

試驗機類型：智能電子萬能測試儀鋼筋紐扣塑料材料插拔推拉力試驗機
規格型號：WDW-D系列
試驗力：10/20/50/100/200/300（KN）
一、智能電子萬能測試儀鋼筋紐扣塑料材料插拔推拉力試驗機主要用途：
WDW系列智能電子萬能測試儀鋼筋紐扣塑料材料插拔推拉力試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、撕裂等力學性能的測試和分析研究，可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、智能電子萬能測試儀鋼筋紐扣塑料材料插拔推拉力試驗機性能特點：
1、本機采用內置式控制器，保證了該試驗機可以實現等速位移控制。
2、采用進口交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:5000。
3、電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
4、自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化
5、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
6、自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
7、自動保存：試驗結束，試驗數據和曲線自動保存；
8、過程實現：試驗過程、測量、顯示和分析等均由微機完成；
9、批量試驗：對相同參數的試樣，一次設定后可順次完成；
10、試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
11、顯示方式：數據和曲線隨試驗過程動態顯示；
12、曲線分析：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
13、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；
14、試驗報告：可按用戶要求的格式編制報告并打印；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
15、限位保護：具有程控和機械兩級限位保護；
16、自動停機：試樣斷裂后，移動橫梁自動停止；
17、過載保護：當負荷超過各檔較大值的3-5%時，自動停機；
三、智能電子萬能測試儀鋼筋紐扣塑料材料插拔推拉力試驗機主要技術參數：
1.產品型： WDW-10、WDW-20、WDW-50、WDW-100、WDW-200、WDW-300
2.較大試驗力： 10、20、50、100、200、300 KN
3.試驗力測量范圍： 較大試驗力的0.4%--100%
4.試驗力分辨力： 1/400000(全程不分檔)
5.試驗力示值精度： 優于示值±1%
6.橫梁位移測量： 分辨率高于0.0025mm
7.變形測量精度： ±0.5%
8.試驗速度范圍： 0.01—500mm/min,無級調速
9.速度控制精度： ±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
10.恒力、恒變形、恒位移控制范圍： 設定值<10%FS時,設定值的±1.0%以?xún)?nèi)
11.設定值≥10%FS時,設定值的±0.1%以?xún)?nèi)
12.變形速率、控制精度： 速率<0.05%FS時為±2.0%設定值內
速率≥0.05%FS時為±0.5%設定值內
13.夾具： 形式 楔形夾具體
平鉗口 0-7mm 7-14mm 14-20mm
圓鉗口 φ4-φ9mm Φ9-φ20mm φ9-φ26mm φ9-φ32mm
14.較大拉伸空間：800mm（可定制）
15.較大壓縮空間： 700mm
16.有效試驗寬度： 400mm 、550mm
17.整機電源： 單相,220V±10%,50Hz 三相,380V±10%,50Hz
18.工作環境： 室溫—26℃,相對濕度不超過80%
19.主機尺寸： 760×500×1750mm 、830×550×2000mm、 1130×650×2650mm
20.重量： 360kg、 480 kg、 1600 kg
注：眾標系列智能電子萬能測試儀鋼筋紐扣塑料材料插拔推拉力試驗機 參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。
|
