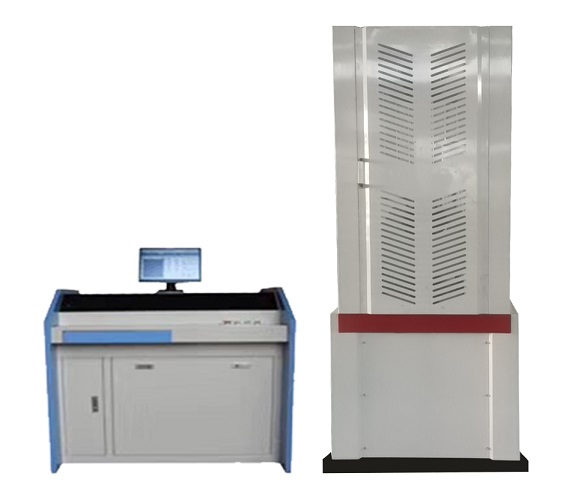

四立柱液壓萬能試驗機主要用于金屬材料的拉伸,壓縮,彎曲等力學性能試驗,增加簡單的附件后可對水泥,混凝土,磚,瓦,橡膠及其制品進行檢測。
四立柱液壓萬能試驗機機械特點：

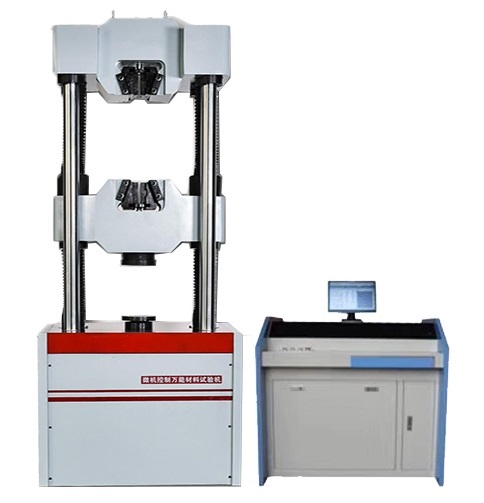

由四立柱雙絲杠油缸下置式高度度主機及琴式油源控制柜組成,油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方,壓縮,彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現,中橫梁升降采用鏈條傳動。計算機全自動閉環控制高性能電液比例伺服閥來完成對各種材料的拉伸,壓縮,彎曲等試驗。試驗完成以后自動采取材料的FM,REH,REL,RPO.2,RP1,RM和彈性模量E等實驗結果。
四立柱液壓萬能試驗機是60噸100噸甚至更大噸位的液壓多功能試驗機,四立柱設計在液壓多功能試驗機的高等大噸位產品上存在,比如微機控制電液伺服多功能試驗機100噸,四立柱微機控制60噸多功能試驗機等。
四立柱液壓萬能試驗機技術參數：
主機結構形式： 四立柱雙絲杠，油缸下置式高度主機結構
較大試驗力：600 kN 1000 kN 1500kN 2000 kN
試驗機級別：1級/0.5級
試驗力測量范圍： 2%-高標準FS
試驗力示值相對誤差： ≦示值的±1%
力分辨率： 1/300000
變形測量裝置： 電子式引伸計
變形示值相對誤差： ≦示值的±0.5%
位移測量裝置： 光電編碼器
位移示值相對誤差： ≦示值的±1%/±0.5%
位移分辨力： 0.01mm
活塞較大移動速度： 0.2-70（mm/min）無較調速
橫梁調整速度： 120（mm/min）
活塞較大行程： 250mm
控制方式： 三閉環控制和編程控制
有效拉伸空間： 650mm
有效壓縮空間： 550mm
夾緊方式： 液壓自動夾緊
圓試樣夾持直徑： φ6-φ30mm φ6-φ40mm Φ13-φ60mm Φ26-φ70mm Φ26-φ80mm
扁試樣夾持厚度： 0-20mm 0-30mm 0-40mm 0-50mm 0-60mm
扁試樣夾持寬度： 70mm 75mm 75mm 80mm 80mm
上下壓盤尺寸： 204*204mm
彎曲支輥間距： 600 mm
彎曲支輥寬度： 140mm
安全保護裝置： 機械限位保護和軟件過載保護
以上是小編對四立柱液壓萬能試驗機的詳細介紹。朋友們你們了解清楚了嗎？更多液壓萬能試驗機的相關知識，請您持續關注本公司官方網站。
|
